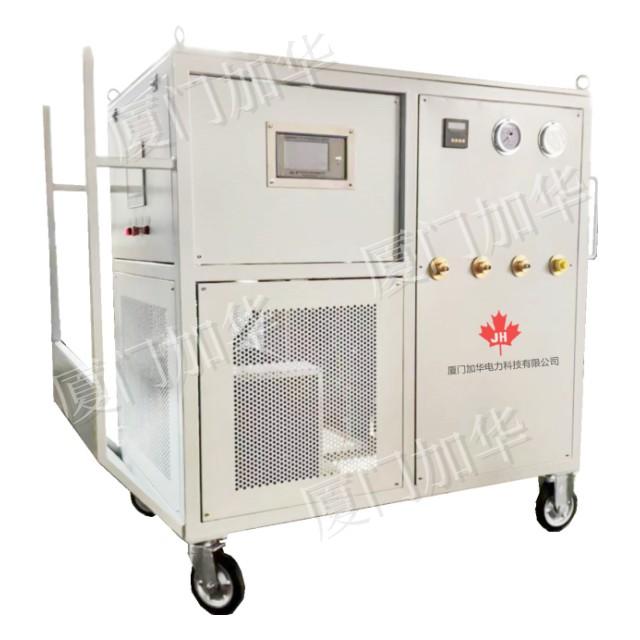

JHHS-HQ系列 SF6混合氣體回收回充凈化分離裝置
?
推薦指數：
采用PLC控制器，15寸彩色液晶觸屏
有效濾除、吸附分解物雜質
可將分離回收后液態 SF6灌裝至鋼瓶中儲存
高效過濾免維護系統，極大保證回收SF6氣體的質量
用于六氟化硫混合氣體快速回收、凈化、分離
主要由氣路系統、抽真空系統 、蒸發氣化系統、氣體預處理系統、氣體回收分離系統、 制冷液化模系統、尾氣處理系統、SF6氣體灌裝系統、動態配氣系統、增壓充氣系統、氣體檢測系統、儲氣罐以及智能控制系統等組成
采用膜分離技術或深冷固化分離技術對SF6混合氣體進行氣體分離，N2氣體經循環滲透后以高純狀態排放到大氣中
項目 | 規格 | |||
型號 | JHHS10-HQ1 | JHHS20-HQ1 | JHHS30-HQ1 | |
混合比檢測（內置） | 檢測對象 | SF6/N2 | ||
檢測范圍 | 0～100%（體積分數） | |||
檢測精度 | ±0.5%（體積分數） | |||
分辨率 | ±0.01%（體積分數） | |||
SF6尾氣檢測（內置） | 檢測靈敏度 | ≤1μL/L | ||
測量誤差 | ≤±5% | |||
真空泵
| 類型 | 雙級旋片式真空泵，且?guī)в蟹婪涤偷碾姶砰y。 | ||
抽真空流量 | ≥64m3/h | ≥160m3/h | ≥250m3/h | |
極限真空度 | ≤10Pa | |||
負壓回收泵 | 負壓回收速率 | ≥ 30m3/h | ≥ 60m3/h | ≥ 120m3/h |
負壓回收極限真空度 | ≤100Pa | |||
